Zhejiang Tianxiang Machine Fittings Co.,Ltd. 家 / 製品 / バンジョーフィッティング / メートルねじバンジョーとボルト-70011

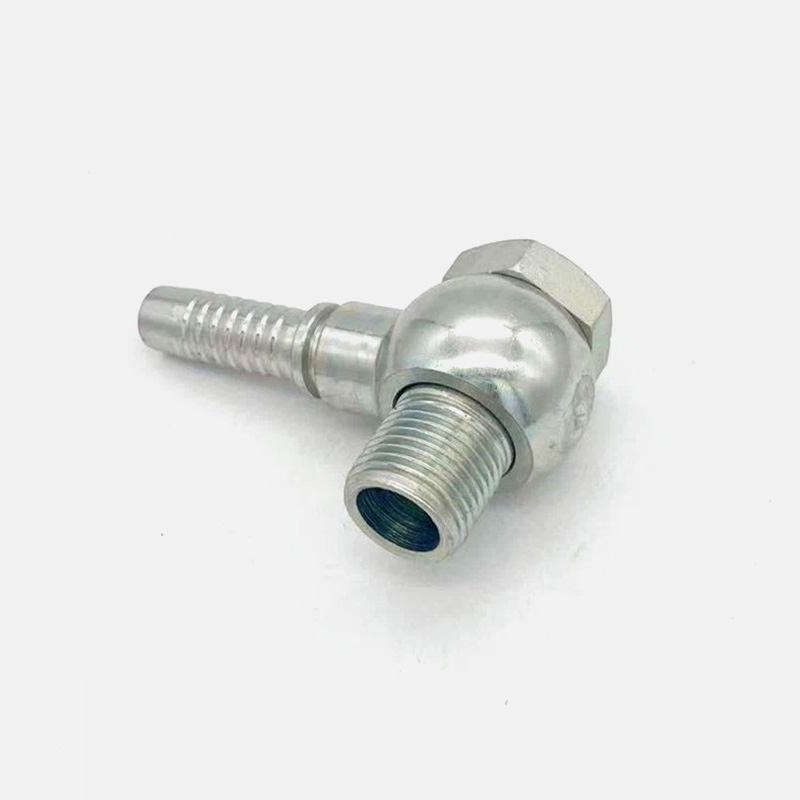

メートルねじバンジョーとボルト-70011

メートルねじバンジョーとボルト-70011

70011 メトリック バンジョー フィッティングは、流体力システムで一般的に使用される油圧フィッティングの一種です。
バンジョー フィッティングの端は、バンジョー ボルトと一緒に使用するように設計されており、穴を通って油圧ホースやその他のコンポーネントに接続されます。
バンジョー油圧フィッティングについてご質問がございましたら、お気軽にお問い合わせください。
  • メートルねじバンジョーとボルト-70011
  • メートルねじバンジョーとボルト-70011
  • メートルねじバンジョーとボルト-70011
  • メートルねじバンジョーとボルト-70011
お問い合わせ
  • 仕様
    部品番号 ボルト ホース外径
    (MM)     		ダッシュ

    		あ
    (MM)     		d
    (MM)     		D
    (MM)     		H
    (MM)
    70011-10-03 M10×1 5 3 14.5 10.1 17 10
    70011-10-04 M10×1 6 4 17 10.1 17 10
    70011-12-04 M12×1.5 6 4 20.5 12.1 20 12
    70011-12-05 M12×1.5 8 5 20.5 12.1 20 12
    70011-12-06 M12×1.5 10 6 20.5 12.1 20 12
    70011-14-04 M14×1.5 6 4 19 14.1 24 14
    70011-14-05 M14×1.5 8 5 19 14.1 24 14
    70011-14-06 M14×1.5 10 6 21 14.1 24 14
    70011-16-04 M16×1.5 6 4 20.5 16.1 28 16
    70011-16-05 M16×1.5 8 5 20.5 16.1 28 16
    70011-16-06 M16×1.5 10 6 20.5 16.1 28 16
    70011-18-04 M18×1.5 6 4 23 18.1 32 20
    70011-18-05 M18×1.5 8 5 24 18.1 32 20
    70011-18-06 M18×1.5 10 6 24 18.1 32 20
    70011-18-08 M18×1.5 12 8 24.5 18.1 32 20
    70011-22-06 M22x1.5 10 6 28.1 22.1 39 25
    70011-22-08 M22x1.5 12 8 28.5 22.1 39 25
    70011-22-10 M22x1.5 16 10 27.5 22.1 39 25
    70011-26-12 M26x1.5 20 12 33.5 26.1 46 30
    70011-30-16 M30×1.5 25 16 37 30.2 54 36
    70011-30-20 M30x1.5 32 20 41 30.1 54 36
