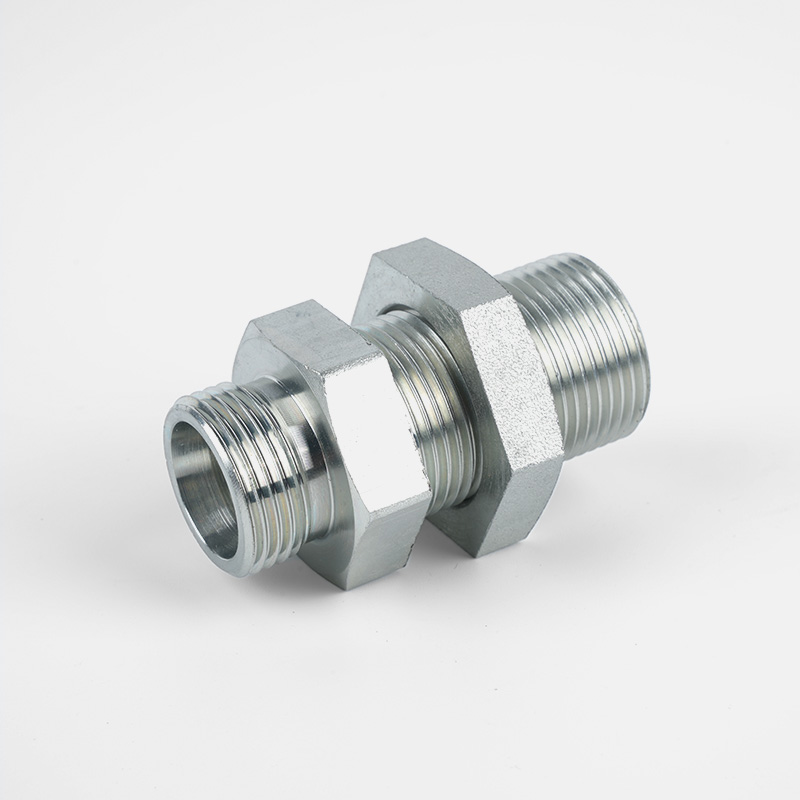

ストレート隔壁継手 6C-LN/6D-LN

ストレート隔壁継手 6C-LN/6D-LN

6C-LN/6D-LN FI-GS シリーズのストレート バルクヘッド フィッティングを使用すると、六角ロック ナットで固定された隔壁を介して、同じ直径を持つ 2 つのメートル チューブをストレートに接続できます。 ISO 8434-1 / DIN 2353 に準拠したエクストラライト、ライト、ヘビー シリーズがあり、最大 800 bar の定格圧力に適しています。隔壁壁厚 16 mm 用に設計されています。 STAUFF Connect シリーズのチューブ コネクタとカッティング リング フィッティングは、24° の内部テーパーを持つスチール製です。油圧用。

  • ストレート隔壁継手 6C-LN/6D-LN
  • ストレート隔壁継手 6C-LN/6D-LN
  • ストレート隔壁継手 6C-LN/6D-LN
お問い合わせ
  • 仕様

    一部

    いいえ。

    		糸 チューブ外径 寸法
    E F D1・D2 I1 I2 L1 L2 S1 S2 S3 S4
    6C-12 M12×1.5 6 7 27 22 42 17 14 17
    6C-14 M14×1.5 8 8 27 23 42 19 17 19
    6C-16 M16×1.5 10 10 28 25 43 22 19 22
    6C-18 M18×1.5 12 10 29 25 44 24 22 24
    6C-22 M22x1.5 15 12 31 27 46 27 27 30
    6C-26 M26x1.5 18 13.5 32.5 30 49 32 32 36
    6C-30 M30×2 22 16.5 34.5 33 51 36 36 41
    6C-36 M36×2 28 18.5 35.5 35 52 41 41 46
    6C-45 M45X2 35 18.5 36.5 40 58 50 50 55
    6C-52 M52X2 42 19 36 42 59 60 60 65
    6D-14 M14×1.5 6 12 29 27 44 19 17 19
    6D-16 M16×1.5 8 13 29 28 44 22 19 22
    6D-18 M18×1.5 10 14.5 29.5

    31

    		46 24 22

    24

    6D-20 M20×1.5 12 14.5 30.5 31 47 27 24 27
    6D-22 M22x1.5 14 17 32 35 50 30 27 30
    6D-24 M24x1.5 16 16.5 31.5 35 50 32 30 32
    6D-30 M30×2 20 17.5 33.5 39 55 41 36 41
    6D-36 M36×2 25 20 35 44 59 46 46 46
    6D-42 M42×2 30 21.5 37.5 48 64 50 50 50
    6D-52 M52x2 38 22 37 53 68 65 60 65
